东莞市石龙镇 石排镇自动二次元 龙门影像测量仪

东莞市长安欧准特机密机械

1、主机概述：

该仪器适用于以二次元及三次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。

本仪器采用双重闭环运动控制，电机在高速运动时具有精确的定位性能

采用本公司开发的嵌入式模组控制电机，提高了电机回应速度，还简化了仪器与pc机介面，pc机与仪器通过usb线和s端子线连接采用花岗岩底座和立柱，外观简洁大方。

表面光由独立led光源组成，每一组均为恒流源驱动，连续可调。

配有我公司专用的cnc软体，大大提高测量效率。

2、主机介绍：

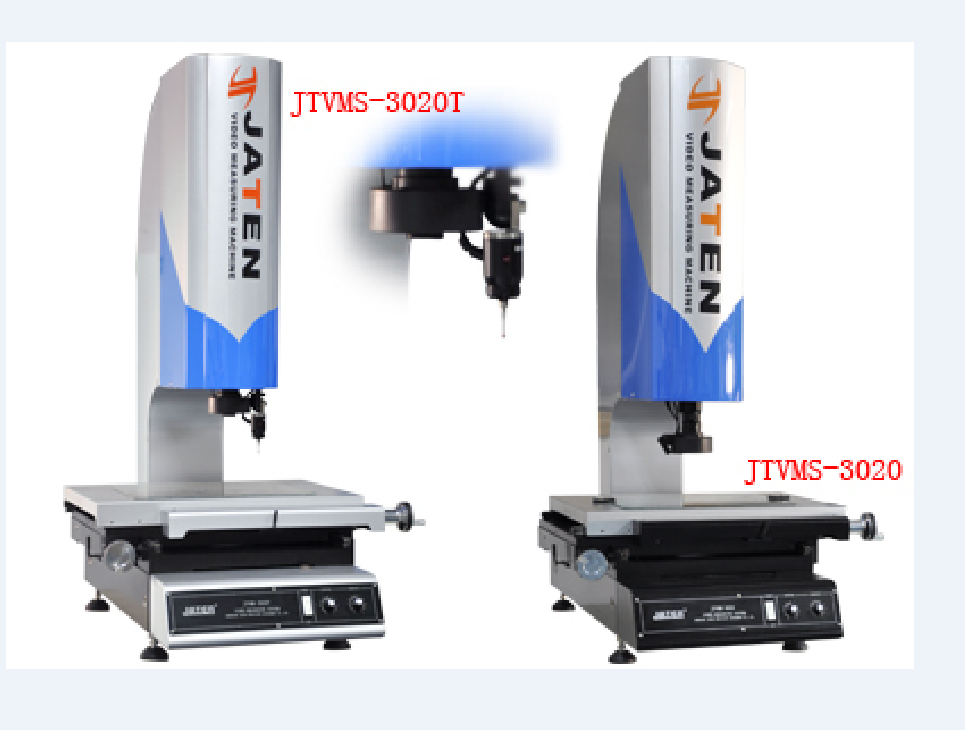

01：机型名称：全自动影像测量仪vms-3020cnc

02：测量范围：300㎜×200㎜

03：空间尺寸：770㎜×590㎜×1100㎜

04：大载荷：25kg

05：重量：140kg

技术描述

1、主机：

ø测量机采用十字工作台结构，结构紧凑，其先进的机械结构设计确保了系统整体的高精度及高稳定性；

ø先进的高精度ccd成像技术，7~1.1mm表面光源与透射光源均使用led，亮度可调节，是工件表面照明均匀，提高了测量的高精度和可靠性；

ø三轴在机械上相互独立，运动互不干扰，从而确保了系统的高稳定性；

ø三轴导轨均采用高精度导轨，与机体材质相同，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形小；

øz轴采用丝杆传动装置，极大的提高了z轴的稳定性；

2、技术指标：

01：光学测头：

攝影機：日本sonyccd

變焦物鏡倍率：0.7～4.5x

視頻總倍率：30x～230x

物方視場：10.6～1.6mm

表面光源与透射光源均使用led，亮度可调节

02：性能指标：

长度计量系统：密闭式玻璃光栅尺

分辨率：0.5mm；

示值误差：≤(3+l/200)μm（x，y）。

z座標升降行程:(mm)：150(調焦)工作距離（mm）：108

03：光源照明系统：

led底光源

led环行顶光

多功能高寿命的二路数字可调光源控制器

3、环境要求

01：温度：22+2℃1℃/h1℃/m2℃/24h

02：湿度：40%-70%

03：电源：ac180~360v,50hz-60hz

4、计算机系统

01：计算机：

cpu：2。0g

操作系统：windowsxp+sp2

小内存：1024mb

硬盘：160g

显示器：17”lcd显视器：

5、软件系统：mcins几何量测软件
