4-20mA压力变送器线路板
2020-11-05 14:55:10 西安鼎金电子科技有限公司 发布
西安鼎金公司生产的变送器电路板模块,具有良好的可调性和优越的长期稳定性。在-30到+85℃温度范围内都有很好的线性度,该产品配合传感器可广泛的应用于压力、温度,液位,气体检测场合。
主要指标及特点:
主要技术参数:
工作温度:-25度~+85度,温度漂移: ≤1×10-4FS/度,非线性误差: ≤0.005%FSR。长期稳定性: ≤ 0.05%/year,储存湿度: 90% 适用:热电阻,热电偶温度传感器;扩散硅、陶瓷压阻、溅射薄膜,应变片等压力传感器芯体 ;磁翻板,浮球液位传感器
放大芯片均为美国进口知名半导体公司的产品
分为:普通型、加强抗干扰型、三重防雷型、数字智能型。
供电电压:12~36VDC,标准24VD(电池供电) 工作温度:-30~+85℃
输出信号:4~20mA(二线制); 0-10mA,0-20mA,4-20mA (三线制)
1~5VDC (三线制);0~5VDC(三线制),1-10v, 0~10VDC(三线制);RS485通讯,HART协议等;
零点稳定,线性好,变送放大输出高。功耗小,价格低廉,经济实用
西安鼎金公司生产的变送器电路板模块,常规模拟产品如下:
传感器芯体种类 |
适用壳体 |
订货编号 |
输出信号 |
扩散硅、陶瓷压阻; Cu50,pt100,pt1000; 磁翻板、浮球液位计等电阻信号 |
2088、BP11、133壳体 |
RC-LED01A |
4-20mA,LED显示 |
131壳体、棒状不锈钢 |
RC-D01A |
4-20mA |
|
赫斯曼结构壳体、投入式 |
|||
扩散硅、陶瓷压阻; Cu50,pt100,pt1000; 磁翻板、浮球液位计等电阻信号 |
2088、BP11、133壳体 |
RC-LED01D |
RS485通讯,LED显示 |
131壳体、棒状不锈钢 |
RC-D01D |
RS485通讯 |
|
赫斯曼结构壳体、投入式 |
两线制4-20mA电流型压力变送器线路板(可按要求定做其他尺寸电路)
压力放大板种类 |
适用壳体 |
订货编号 |
输出信号 |
扩散硅圆板电流型 |
2088、BP11、133壳体 |
RC-A2R |
4-20mA |
扩散硅方板电流型 |
131壳体、棒状不锈钢 |

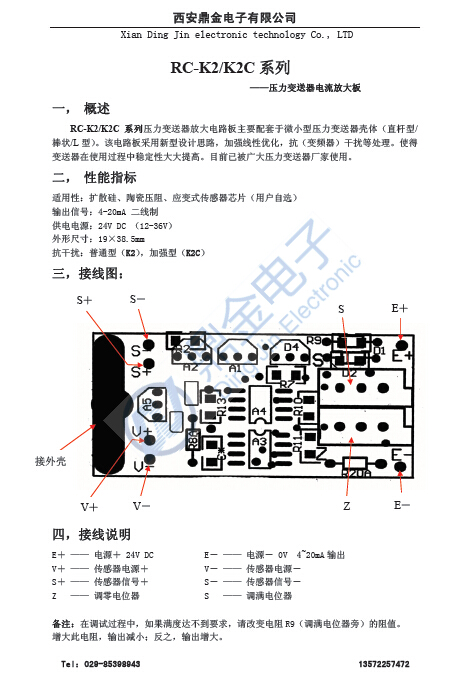

RC-K2 |
4-20mA |
赫斯曼结构壳体、投入式 |
|||
陶瓷 圆板电流型 |
2088、BP11、133壳体 |
RC-A2R |
4-20mA |
陶瓷 方板电流型 |
131壳体、棒状不锈钢 |
RC-K2 |
4-20mA |
赫斯曼结构壳体、投入式 |
三线制0-10V / 0-5V / 1-5V DC / 1-10V电压型压力变送器线路板放大板
(可按要求定做其他尺寸电路)
压力变送器电路板种类 |
适用壳体 |
订货编号 |
输出信号 |
扩散硅圆板电压型 |
2088、BP11、133壳体 |
RC-V2R |
0-5V/10V等 |
扩散硅方板电压型 |
131壳体、棒状不锈钢 |
RC-V2 |
0-5V/10V等 |
赫斯曼结构壳体、投入式 |
|||
陶瓷 圆板电压型 |
2088、BP11、133壳体 |
RC-V2R |
0-5V/10V等 |
陶瓷 方板电压型 |
131壳体、棒状不锈钢 |
RC-V2 |
0-5V/10V等 |
赫斯曼结构壳体、投入式 |
温度变送器模块种类 |
安装形式 |
订货编号 |
输出信号 |
pt100圆形变送器 |
铠装一体化壳体 |
RC-801 |
4-20mA |
RC-803 |
0-5V/10V等 |
||
pt100导轨型变送器 |
轨道安装 |
RC-805A |
4-20mA |
RC-805V |
0-5V/10V等 |
||
pt100圆形2088变送板 |
2088壳体配套 |
RC-TR100 |
4-20mA |
pt100小长条板 |
赫斯曼接头不锈钢管内 |
RC-804A |
4-20mA |
RC-804V |
0-5V/10V等 |
液位变送板模块种类 |
安装尺寸 |
订货编号 |
输出信号 |
电阻输入(0-1K,0-4K,0-10K等)
|
¢49mm , 固定孔¢10mm, 孔心距38mm |
RC-YW01 |
4-20mA |
¢49mm , 固定孔¢4mm, 孔心距40mm |
RC-YW02 |
4-20mA |
|
¢54mm, 固定孔¢5mm,孔心距:43.5 mm 2088壳体配套 |
RC-YW2088 |
4-20mA |
|
Φ44mm H21mm 安装孔距36mm |
RC-YW06 |
4-20mA |
数字智能型产品请于公司人员联系索要,目前包含4-20mA输出/RS485输出/开关输出;LED/LCD显示
如有非标产品定制,请与公司联系,谢谢!!!
