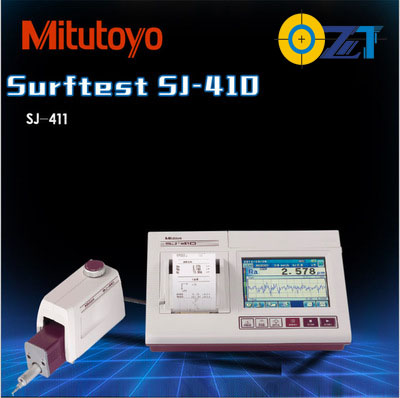

三丰mituoyo sj-410

东莞市长安欧准特精密机械

特点：

• 了操作简单的触摸屏显示画面时可实现图标显示与文本显示的切换。兼顾了仪器的实用性与操作使用的便利性。

• 像搭载了可视化程度较高的彩色图像LCD，实现更加鲜明地显示演算结果和分析曲线。可在不打印情况下对结果进行确认。搭载背光为提高昏暗环境下的使用便利性，搭载了背光灯。

• 各种规格的表面粗糙度JIS(JIS B 0601:2001, JIS B 0601:1994,JIS B 0601:1982), VDA, ISO-1997, ANSI可对应各种规格的表面粗糙度。

• 兼顾使用方便性和高性能小型表面粗糙度测量机也具备了可与台式表面粗糙度测量机媲美的解析功能。

• 高精度测量精度：

  大范围高分辨率检出器

   ■检出器测量范围/最小分辨率: 800μm/0.01μm80μm/0.001μm8μm/0.0001μm高精度直线驱动部

   ■驱动部直线度/驱动长度: 0.3μm/25mm (SJ-411)0.5μm/50mm (SJ-412)

• 与外部仪器的接口：标准配备了与外部仪器的USB、RS-232、SPC输出接口、脚踏开关I/F

• 数据保存，调出：可将测量条件、测量数据保存在记忆卡(选件) 上，或从记忆卡调出测量条件、测量数据。现场测量后可统一进行解析、打印。

• 密码保护功能功能实现用户使用限制预先登陆密码，测量条件等各种设置可设定测量机管理者的使用权限。

• 快捷开关：一个按键便可实现测量抗环境干扰性能出众且结实耐用的快捷开关。即使同一工件连续多次测量，仅需按下开始开关，便可实现测量→解析→打印。

• 内置热敏打印机：高速打印机即刻打印测量结果高质量高速热敏打印机不仅可以打印测量结果，而且除了计算结果、分析曲线外，还可以打印出BAC曲线和ADC曲线。此外，还可以实现与彩色图像LCD同样的横向打印。

• 便携包：也可收纳非测量用品的专用便携包(标准附件)。



三丰mituoyo sj-410

东莞市长安欧准特精密机械

技术参数：

X 轴 (驱动部)
  测量范围:                    25mm(SJ-411),50mm(SJ-412)
  测量速度:                    0.05,0.1,0.5,1.0mm/s

  返回速度：                  0.5,1.0,2.0mm/s
  移动方向:                    向后

  直线度：                     0.3μm/25mm(SJ-411),

                                   0.5μm/50mm(SJ-412)

  定位：                        ±1.5°（倾角），10mm（向上/向下）
检测器
  范围/分辨率:               800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm(使用测头选件时，可达2400μm)
  检测方法:                    无轨/有轨测量
  测力:                         4mN 或 0.75mN
  测针针尖:                   金刚石, 90º / 5μmR(60º / 2μmR)
                                  导头曲率半径: 40mm
                                  导头压力: 小于 400mN
                                  类型: 差动电感式
电源:                          通过AC 适配器／可充电镍氢电池
  充电时间:                   约4小时
  电池寿命:                   最多可测量 1000 次 (根据使用条件，环境等不同有所不同)

  功耗：                 50W
外部数据/ 输出:           USB I /F、Digimatic 输出、RS-232C I /F、FootstichI/F (脚踏开关)
数据存储:                    记忆卡 (2GB，选配)测量条件(500件)、测量数据(10000件) 的保存/调出

尺寸 (WxDxH)
  计算显示部分:            275 x 198 x 109mm
  高度-倾角调整装置：   131×63×99mm

  驱动部：                   128×36×47mm(SJ-411),

                                 155×36×47mm(SJ-412)

三丰mituoyo sj-410

东莞市长安欧准特精密机械

重量
  控制器:                     大约 1.7kg
  高度-倾角调整装置：   大约0.4kg

  驱动部：                   0.6kg(SJ-411), 0.7kg(SJ-412)



评估能力：

适用标准:
  JIS‘ 82, JIS‘ 94, JIS‘ 01, ISO, ANSI, VDA
评估轮廓:
  P (原始轮廓), R (表面粗糙度曲线), DIN4776, 粗糙度曲线motif
评价参数:
  Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr (c), Rpk, Rvk,δc, Rk, Mr1, Mr2,

  Lo, Ppi, R, AR, Rx, A1, A2, Vo, HSC, mr,SK, Ku, Δa, Δq, Wte, Wx, W, AW (可定制)

  Rz1max (ISO),Rmax (VDA, ANSI)
分析图表:
  评价曲线                断面曲线、粗糙度曲线、DF曲线、波纹曲线表面粗糙度MOTIF、波形MOTIF曲线

  解析图表               负荷曲线、振幅分布曲线

  曲线补偿               抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿
滤波类型                 2CR, PC75, 高斯
截止波长                 lc: 0.08, 0.25, 0.8, 2.5, 8mm
                              ls: 2.5, 8, 25mm
取样长度:               0.08, 0.25, 0.8, 2.5, 8,25mm;

                            或增量为0.1mm, 0.1 - 25.4mm 之间的任意长度
取样数:                 ×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20

打印机                   热敏打印机


功能：

1.可实现有轨测量与无轨测量的转换

    A.无轨测量无轨测量以保证了驱动部直线度的导轨为基准，通过移动检出器，测针的上下变位量检测出表面的凹凸，实现对表面粗糙度、波度以及细微的阶差形状的测量

    B.有轨测量有轨测量对测量工件表面的较大波形进行追踪，从而摇动带有导轨的检出器。此时，将以导轨为基准的测针的上下变位量作为表面的凹凸进行检出。

2.工件定位的预测功能

    标准配备有强力支持无轨测量时水平调整作业DAT (Digital Advanced Tilting) 功能的上下倾斜装置。DAT (Digital Advanced Tilting) 功能，可先进行预先测量，从其测量结果来计算测量面的倾斜度。任何人都可以简单地进行水平调整，既能减轻人为误差还可提高作业效率。

3.可测量R面粗糙度(无轨测量时)：

   球面或圆柱面的表面粗糙度是无法直接测量的，但除去圆形状成分进行补正即可进行表面粗糙度评价。除了圆形外，还可以对应抛物线、圆锥形、倾斜等表面的测量。

4.重新计算：

    测量后，变更评价条件(规格、曲线、参数) 进行重新计算*，也可轻松完成。

5.一次的测量可进行两次不同条件的评价：

   一次的测量可进行两次不同评价条件的分析。不依赖数据保存后的再计算，一次的测量便可对参数进行演算和对评价曲线进行解析，大幅度地提高工作效率

6.合格/不合格显示：

   测量表面粗糙度时在开始测量(读取数据) 前，需要加速距离。SJ-410在通常测量下设置了0.5mm的加速距离。这个距离能缩短到0.15mm，就是小范围测量功能(从驱动部原点位置到开始)。此功能将测量范围扩展到可对活塞圈、O形圈安装槽部等空间狭小位置的粗糙度的测量也可实现。

7.简易轮廓解析功能：

   使用收集到的点群数据分析表面粗糙度，也可简易地进行轮廓形状解析(阶差、阶差量、面积、坐标差)。可对在轮廓形状测量机上不能分析的细微形状进行分析
