GB/507全自动绝缘油击穿电压测定器
2020-12-11 01:59:55 湖南加法仪器仪表有限公司 发布

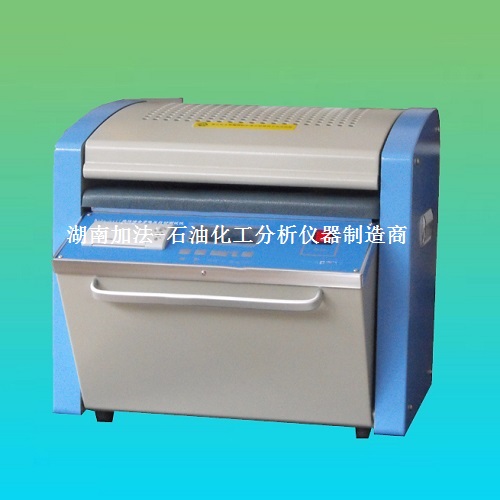

全自动绝缘油击穿电压测定器GB/507 产品型号：JF507
GB/507全自动绝缘油击穿电压测定器 是根据国际电工委员会标准IEC156及标准GB507-86《绝缘油介电强度测定法》，并结合广大用户的普遍要求而设计。本产品由单片机控制全部测试过程，抗干扰能力特强，完全克服了其它类型绝缘油测定器在油样高压击穿时，内部电路易受干扰的弊病。测试过程全自动，并伴有音响迅号提示，采用大屏幕液晶显示器，汉字显示测量过程和结果，采用微型打印机打印各项测试数据。搅拌时间、静置时间、试验次数等试验参数均可方便地用按键输入，并能保存，除非下次更新，掉电也不消失，经上千次试验证明本产品测量准确，超强抗干扰，性能稳定，安全可靠。
技术参数
1、适用标准：GB/507 ASTM D877 NFC27221 IEC156
2、电 源：AC220±10%/50Hz±5%
3、电压畸变：≤1%
4、输出电压：0-80KV
5、升压速度：0.5—5KV/S可调
6、测量误差：1%
7、预置范围：试验次数 1-9次
8、搅拌时间0-2分钟
9、静置时间 0-20分钟
主要特点
1、直接测量电压的峰值，有效的避免了因试验电压波形畸变对试验结果真实性的影响。
2、直接从高压侧采集击穿电流，避免了传统从低压侧采样进行过载保护的方法带来得较大误差。
3、专门设计的低压侧控制电路 采用的单片机控制逆变电源技术,省去了调压器及电机等部件,试验过程中不存在同类仪器易发生的机械磨损、松动、卡死、接触不良等弊端，性能更加可靠。同时体积更小，重量更轻。
4、保护响应快，击穿电流小，新国标规定油样击穿（火花放电）电流应小于5mA，国内目前大多数仪器的击穿保护时间指标为小于等于20mS，击穿电流指标为小于等于20mA，显然已不能满足国标要求，属逐步淘汰的产品，该仪器由于采用的单片机控制逆变电源技术，击穿保护时间轻而易举地就能做到小于1mS，同时击穿电流指标为小于5mA，完全达到新国标的规定。在做油样击穿试验时，击穿过程（火花放电）本身对油样的破坏程度很小，且油杯电极间不易产生积碳，从而保证在多次重复试验时数据的真实可靠。
5、逆变电源输出电压、电流波形好 输出采用闭环反馈控制，保证了高压变压器低压侧输入的电压、电流均为良好的正旋波。而同类仪器简单地采用调压器升压，输入电源取自市电，几乎没有经过任何处理就加在了后级高压变压器上，电压波形虽然尚好，但电流波形都有不同程度的畸变，特别是当系统电源遭受谐波污染较严重甚至低频干扰时，则电压、电流的波形都会有不同程度的畸变，电流波形甚至会严重畸变，从而影响了测试结果的准确性。
6、升压速度宽范围可调 由于采用了单片机控制逆变电源技术，这一功能得以轻松实现，而且很高，选择范围0.5—5KV/S。升压过程更加平稳 相对于目前的步进电机控制调压器升压的方法，单片机控制逆变电源技术能使电压的上升更加细腻、连续，更加平稳，为测试数据的真实可靠增添了依据。
7、软件功能强大 能明确地用中文提示仪器状态及相关信息，全自动完成整个测试过程，并且能够在测试完成后，通过人为选择进行必要的数据自动处理，算出终结果，还可用微打将需要打印的数据打印成测试报告。
